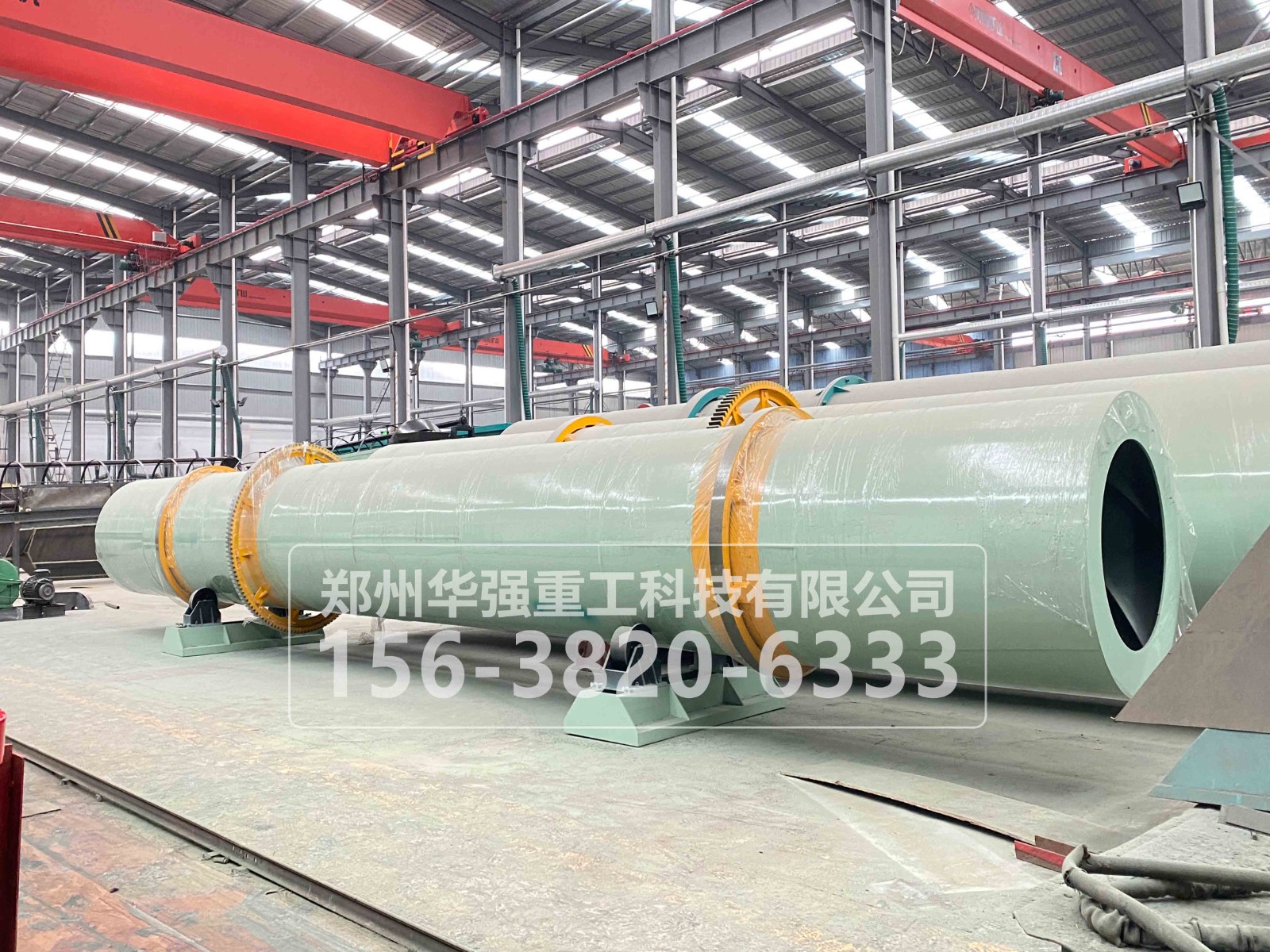

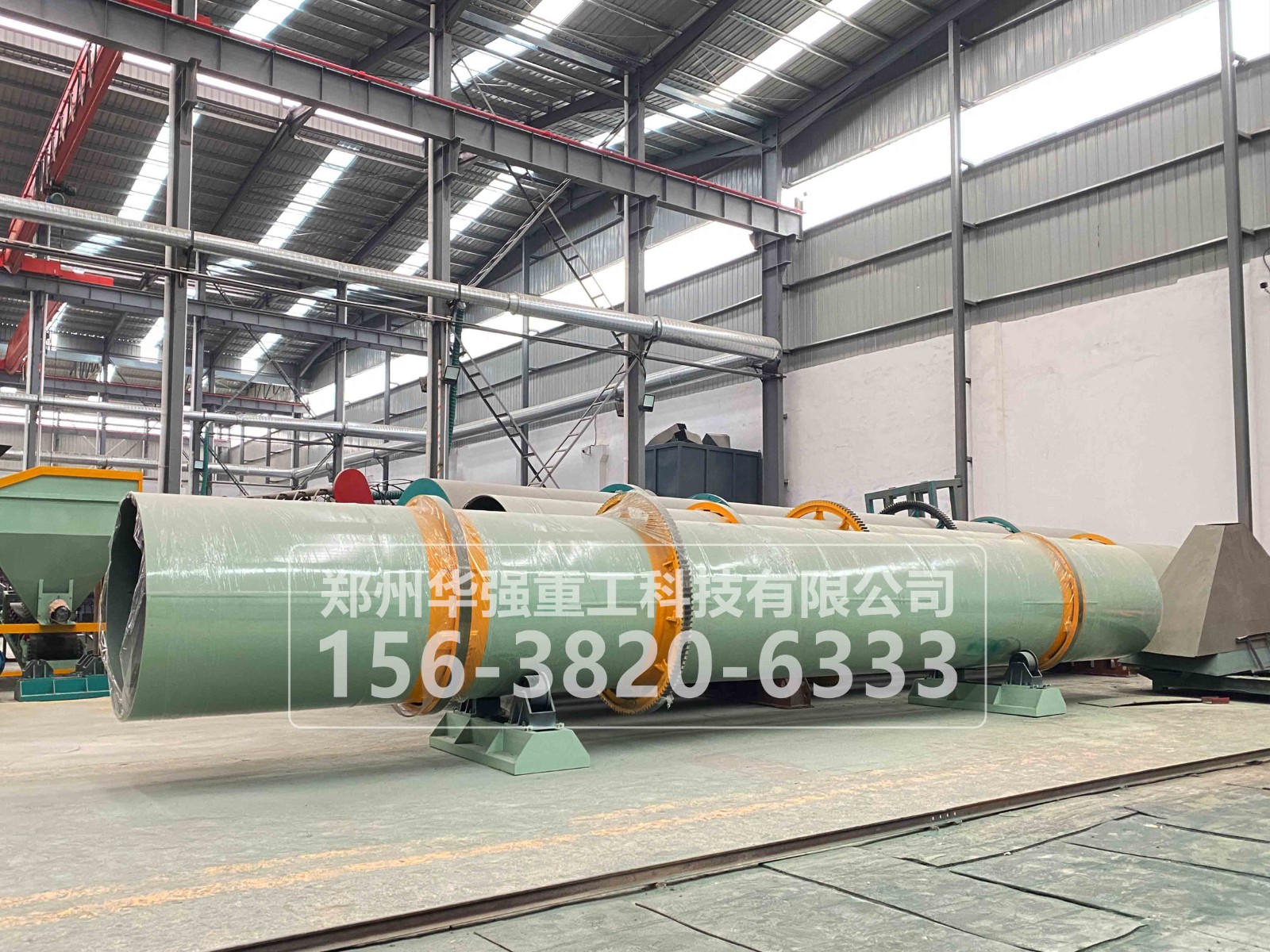

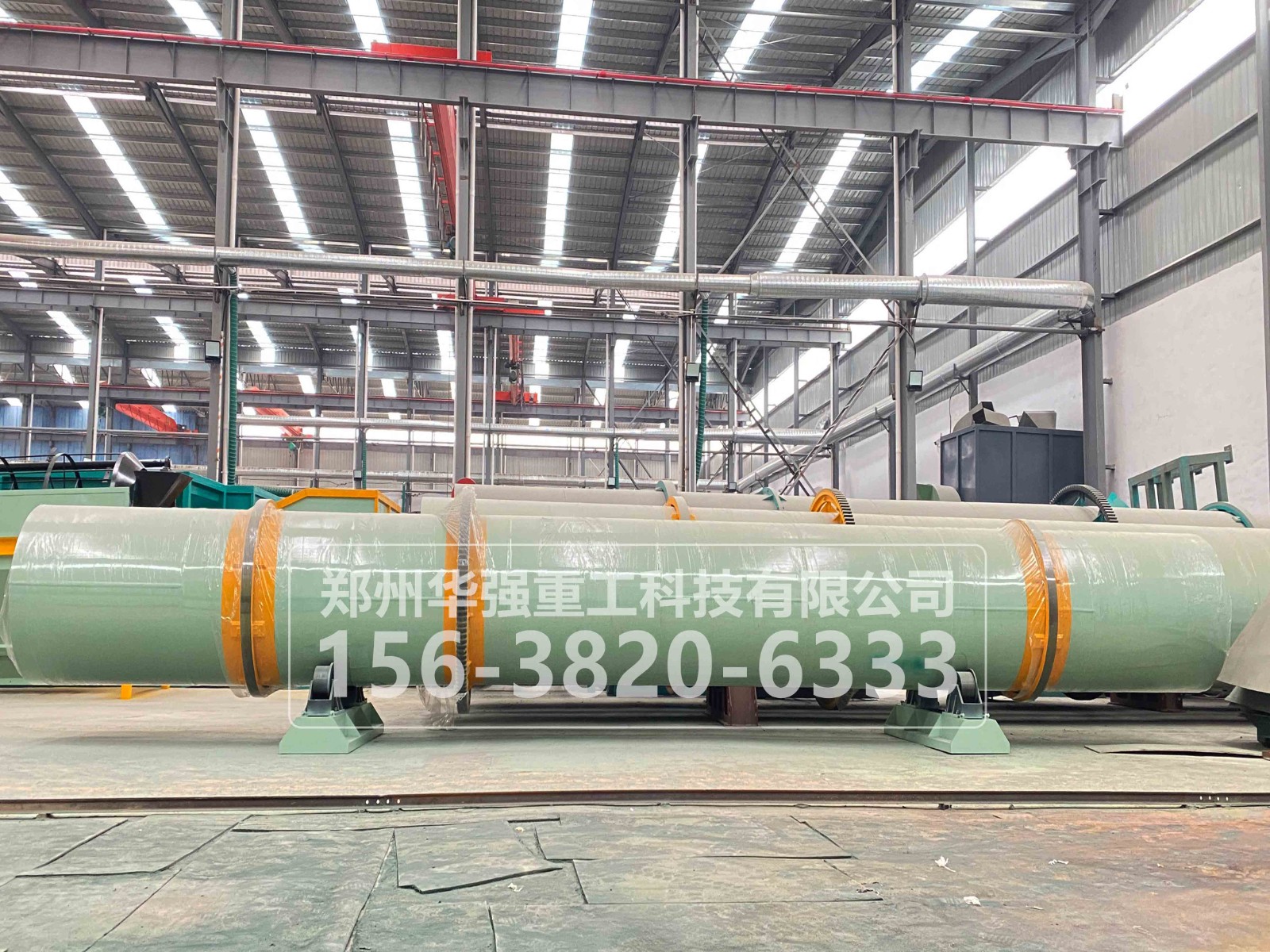

有机肥烘干机
135 9250 9688

一、产品概述
该机是由我公司工作人员集多年复混肥生产经验,开发出的新一代回转式转筒干燥机。该机具有外形美观,操作简单、能耗低、寿命长、干燥均匀、维修方便等特点,是国内较先进的复混肥烘干设备,该产品遍及各地。该机主要用于复混肥生产烘干适宜温度和粒度的肥料,其特点如下:
投资小、经济效益好、性能可靠;
动力小、无三废排放、操作稳定、维修方便,流程布局合理,技术先进,生产成本低。
扬料板分布及角度设计外观,性能可靠,因而热能利用率高,干燥均匀,清理物料次数少。
二、工作原理
该系列转筒干燥机其工作原理是:由主电动机驱动皮带和皮带轮,通过减速机传动给主动轴,通过安装在主动轴上的对开式齿轮与固定在机体上的大齿圈相齿合,相 向工作。物料从进料端加入,经筒体内部。热风炉(与该机配套使用)所产生热风经风机的吃力下进入筒体内部。筒体内部上安装的扬料板不断将物料翻起,从而达 到干燥均匀的目的。烘干后的物料从出料口流出。随着电动机的不断旋转,物料的不断进入方能实现大批量生产(注:该机于冷却机配合使用,由于烘干后的颗粒温 度高,不利于储存,须冷却后方可储存)。

三、结构简述:
整机可分为五大部分:
托架部分:整个机体转动部分都由托架支撑,受力较大。因此该机托轮架部分均采用中碳钢板、槽钢焊接而成,并通过了严格的质量控制和特殊的工艺要 求,已达到本机所使用的目的。除此外更重要的是固定在架子上的托轮,因考虑到其与机体滚带会产生较大摩擦,我厂特意选用质量优良的防腐、耐磨材料,大大提高了本机的使用寿命,托轮架也采用铸造一体技术。另在托轮架四角设有吊装钩,便于装卸运输。
传动部分:整台干燥机传动部分是优为重要的整个机体的工作都有此而行。传动架均采用槽钢焊接而成,并通过了严格的质量要求。安装在传动架上的 主电动机和减速机均选用ISO性能可靠产品,质量可靠。电动机带动皮带轮、三角带、减速机传动给主轴,使机体工作,其中传动减速机于主轴工作部分,采用尼 龙注销联接器相咬合传递驱动。
大齿圈:固定在机体上,与传动小齿轮相齿合,相向带动机体工作,其采用高科技耐磨材料,使本机使用寿命更长。
滚带:固定于机体两侧,以支撑整个机体。
机体部分:整台干燥机的核心就是机体部分,其采用中碳钢板焊接而成,内置扬料板采用耐磨材料,分布及角度设计合理,并通过严格的质量控制和特定的工艺要求,以达到本机所使用的目的。
四、主要技术参数
   该系列转筒干燥机有多种型号,可根据用户产量的需要选购,也可订做,有较大选择范围,其主要技术参数见下表:

型号筒体生产 能力进气温度电 动 机
内经长度倾角转速型号功率
mmmm(°)r/mint/hModelkw
ZG0880080080002-54.71-1.5<700Y140M-25.5
ZG10100100100002-54.71.5-2<700Y160M-27.5
ZG121201200120002-54.72-2.5<700Y160M-411
ZG151201500120002-554-6<700Y180M-615
ZG151501500150002-555-7<700Y180L-615
ZG181501800150002-557-10<700Y200L1-618.5
ZG202002000200002-53.98-14<700Y200L2-622
ZG222202200220002-53.212-16<700Y250M-637
※我们在 各地区有众多的案例,可供您就近参观考察产品的使用情况!联系电话:135 9250 9688
